ビデオ監的スコープ実験
20040624 「い」
6月20日の茨城県営ライフル射撃場での試合の時に、各種システムの組み合わせでビデオ像を録画してきました。ただし、当日は朝から晴れていて、陽炎が多く(seeing極悪)観測コンディションとしては良くありませんでした。画像はその分割り引いて見てください。実験17で陽炎の状態をビデオクリップにしてあります。約2Mbyteありますが、回線の太い方はどうぞ。
ビデオ画像の計算機への取り込みは、Logitecの
結果・考察:FS-60Cでは焦点距離5000mmまでは十分実用的ですが、8000mmを越える(実験6)と非実用的です。得られる像が悪いだけではなく、暗くなるためにカメラの感度をめいっぱいboostするために、コントラストもよくありません。
FS-78ではFS-60Cよりずっとコントラストの良い像が得られます。ビデオ像を静止画にして並べてしまうと差は少なく感じますが、実際には標的への光の当たり具合、標的の背側面の明るさ、色(要するに標的に開いた穴から見える景色)などによって得られる像はまったく異なってきます。特に、夕方近くの薄暗い状況や、標的の背側面が暗かったりすると、著しく着弾を確認しずらくなります。FS-78ですとその辺でオールマイティーと言えます。
アイピースは同じ焦点距離の物がなかったので、直接の比較はしにくいのですが、写真撮影用のPJ20と眼視用のLE24ではあきらかにPJ20の方がビデオ像は良いようです。実験9の像と実験13の像を比べると明らかです。
システムとしては、50mでのみ使用ならば、TCA-4(拡大撮影アダプター)にPJ20の組み合わせで良いでしょう。PJ20は写真撮影用のアイピースですが、ビデオカメラ故障時には眼視でも十分使えます。ただし、正立アダプターを調達しておいた方がいいでしょう。ビデオ監的スコープにすると細かい荷物が増えるので、ACアダプターなどいろいろな物を忘れて、せっかくのシステムが時々粗大ゴミに成り下がります。そういうときに重宝します。(経験者談)
表の中の「観測焦点距離」はビデオ像の大きさから逆算した焦点距離です。
結論:おそらく、SBで普通のコンディションならFS-60Cのシステムでまったく十分。笠間の150m(暗いです)、長瀞の300m(さすがに遠いし、暗いことが多い)ではFS-60Cではまったく不足で、エクステンダーレンズを加えたFS-78が必要、長瀞の300mで設置のモニターを越える像にするにはFS-102が必要と推定。

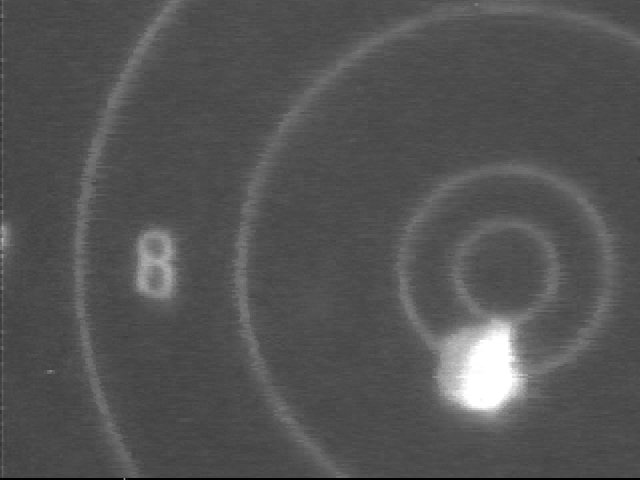

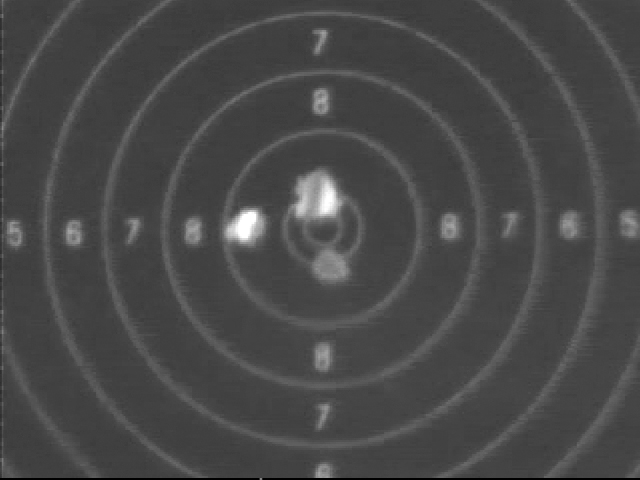

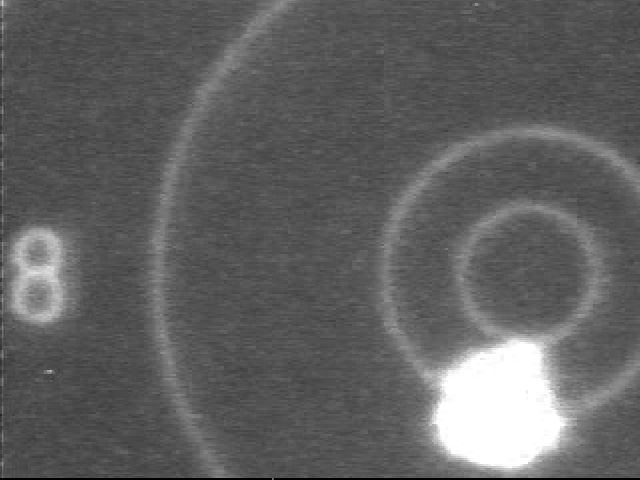

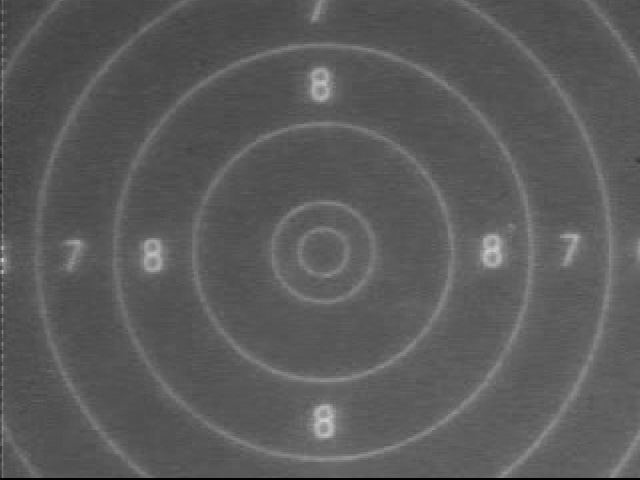

鏡 筒 | エクステンダ レンズ使用 |
エンクステンダ チューブの数 |
接眼レンズ | TCA延長 の有無 |
観測 焦点距離 |
画 像 | ||

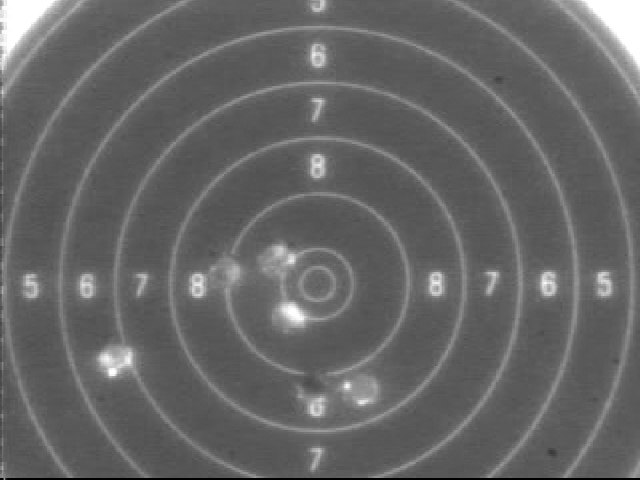

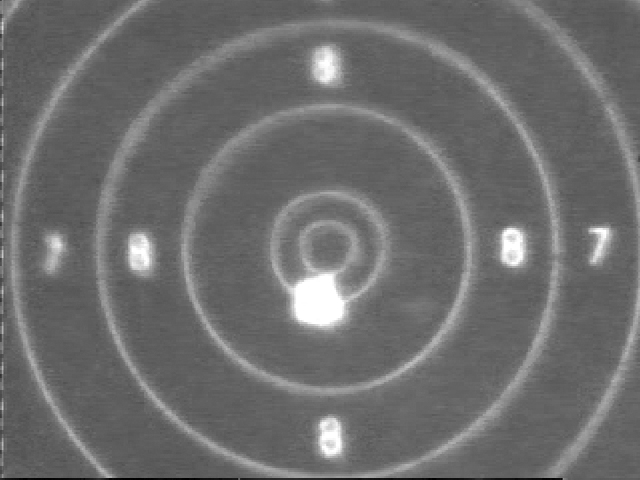

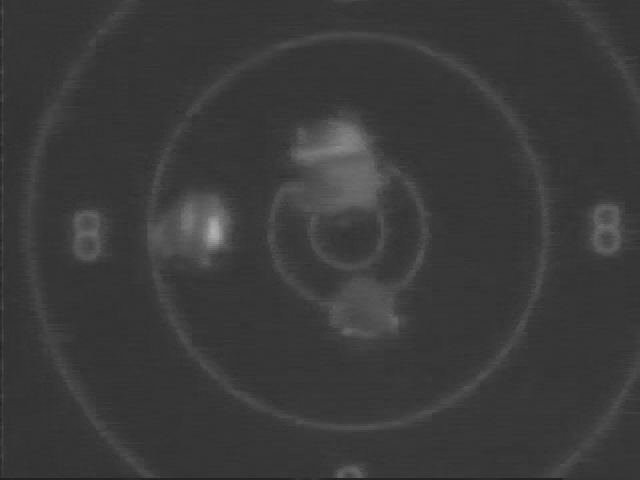

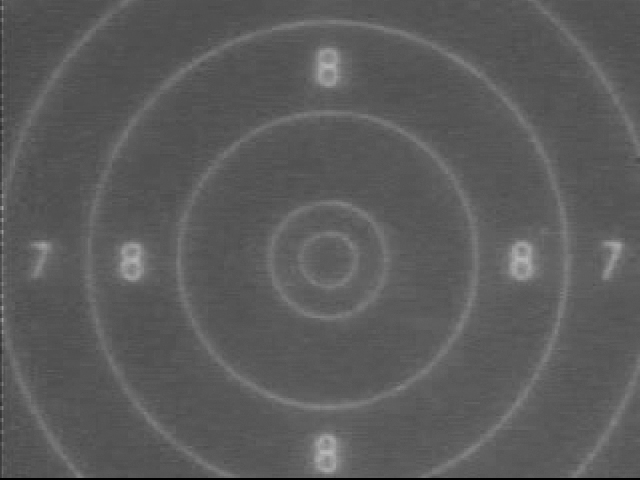

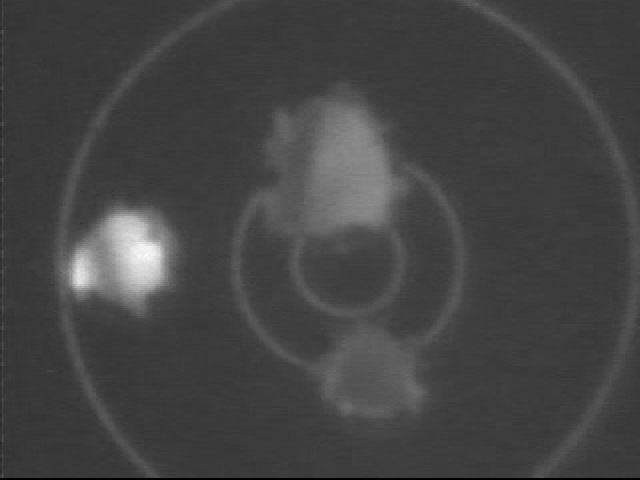

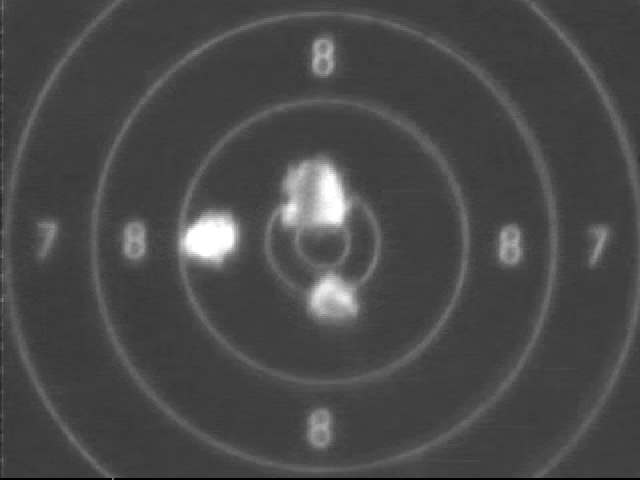

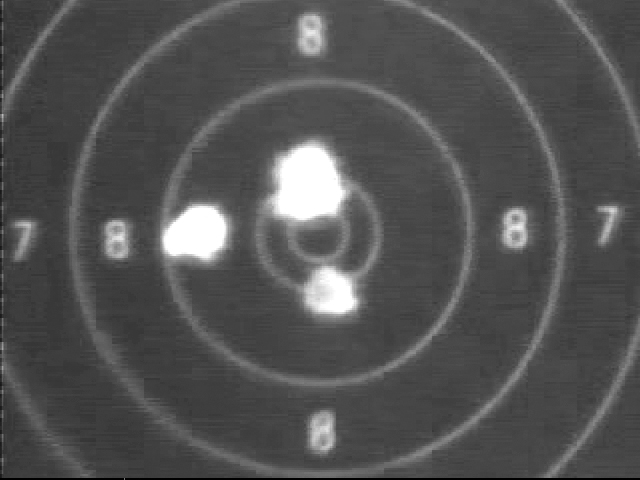

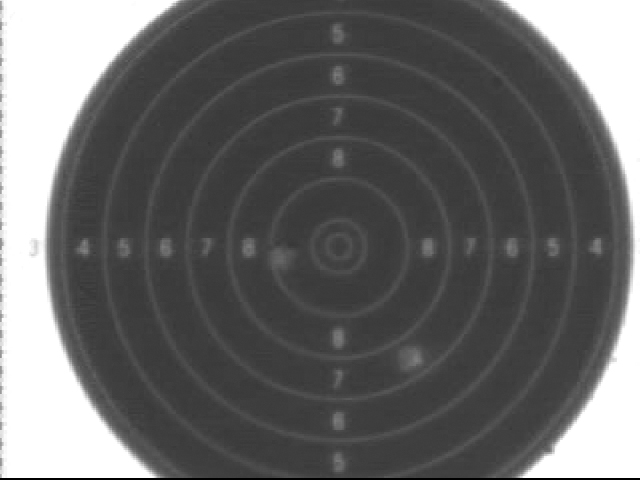

1 | FS-60C | なし | 0 | PJ20 | なし | 1620mm | ||
2 | FS-60C | なし | 0 | PJ20 | あり | 2230mm | ||
3 | FS-60C | あり | 0 | PJ20 | なし | 2970mm | ||
4 | FS-60C | あり | 0 | PJ20 | あり | 4230mm | ||
5 | FS-60C | あり | 2 | PJ20 | あり | 4850mm | ||

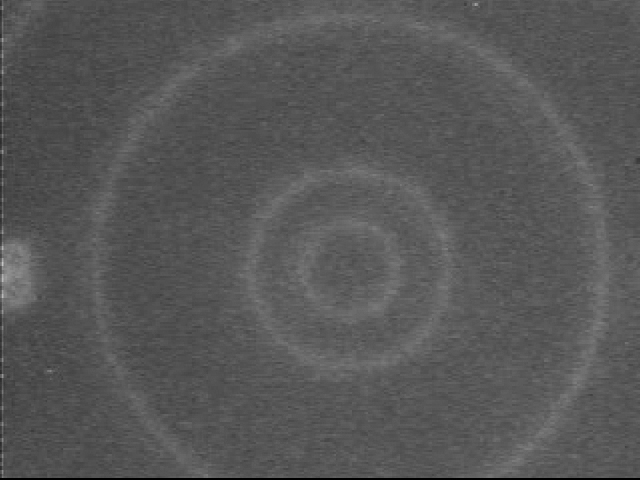

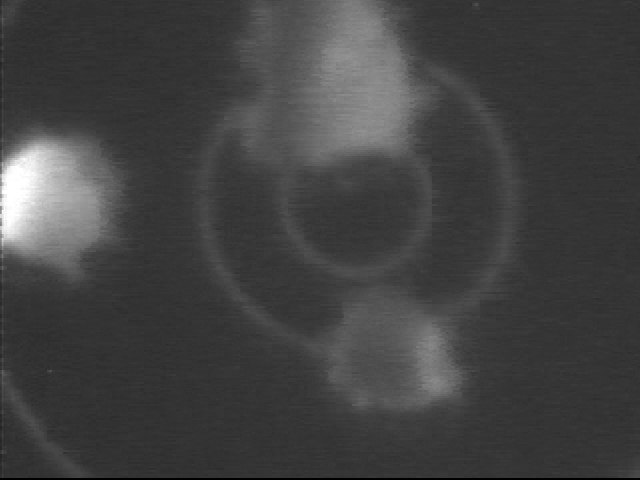

6 | FS-60C | あり | 2 | LE12.5 | あり | 8280mm | ||
7 | FS-78 | あり | 0 | PJ20 | あり | 6410mm | ||
8 | FS-78 | あり | 0 | PJ20 | なし | 4690mm | ||
9 | FS-78 | あり | 0 | PJ20 | あり | 6460mm | ||
10 | FS-78 | あり | 0 | LE12.5 | なし | 9360mm | ||
11 | FS-78 | あり | 0 | LE12.5 | あり | 12600mm | ||
12 | FS-78 | あり | 0 | LE24 | なし | 3210mm | ||
13 | FS-78 | あり | 0 | LE24 | あり | 4970mm | ||

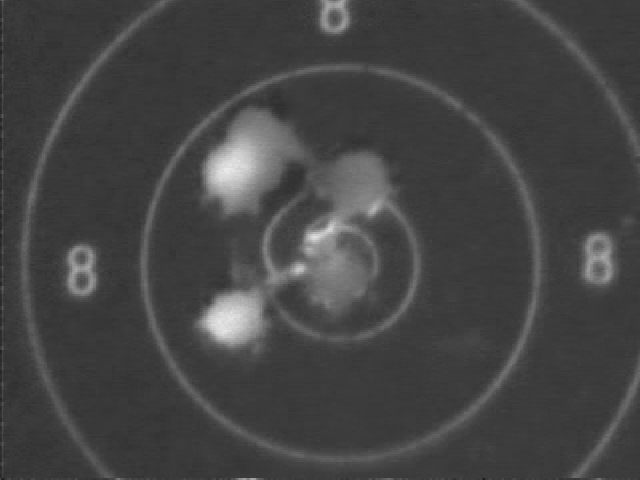

14 | FS-78 | あり | 0 | PJ20 | なし | 4650mm | 着弾 ビデオ像 |
|
15 | FS-78 | あり | 0 | PJ20 | あり | 6490mm | ||
16 | FS-78 | あり | 3 | PJ20 | なし | 8600mm | ||
17 | FS-78 | あり | 3 | PJ20 | あり | 11500mm |
追加考察:ごしょごしょやっていると、本当にこれで良いのか不安になります。望遠鏡の分解能は、何(点を?平行線を?)を分解するかによっても異なり、簡単には表現しにくいのですが、イギリスのドーズによる6等星どうしを用いた分解能の研究によれば、分解能の観測値はレンズの口径をφmmとしたときに115.8"/φだそうです。
ということは、FS-60Cの60mmのレンズでは1.93"離れた2点を分解することができる。そして、50m先の1"は約0.24mmですので、FS-60Cの60mmのレンズでは50m先の、約0.5mm離れた2点を見分けられそうです。平行線の場合はこれよりずっと分解能が良くなるのが普通ですから、0.25mmしかないSB標的の圏的線(ライフル射撃標的の規格参照)を十分見分けられるのでしょう。
あとは、CCDとビデオデジタイザーの分解能がそれに見合っている必要がありましょうね。たぶんビクセンの
文責・著作 「い」
