ビデオ監的スコープ実験(その2)
20040704 「い」
7月4日の茨城県営ライフル射撃場での県民総体の時に、タカハシの天体望遠鏡鏡筒FS-102(口径102mm, 焦点距離820mm)のビデオ像を録画してきました。6月20日に同じく、当日は朝から晴れていて、陽炎が多く(seeing極悪)観測コンディションとしては良くありませんでした。画像はその分割り引いて見てください。実験3で陽炎の状態をビデオクリップにしてあります。約1Mbyteありますが、回線の太い方はどうぞ。
ビデオ画像の計算機への取り込み方法等は前回と同じです。
結果・考察:FS-102では焦点距離8360mmでも十分実用的で、像の明るさ、コントラストとも問題ありませんでした。
すでに述べたとおり、晴天下での使用で、焦点距離5000mくらいまでならFS-60Cでもほとんど問題ありません。また、撮像範囲から考えても、50mの種目では、これ以上の焦点距離の必要性は無いと思います。
当然FS-102ではFS-78よりコントラスト、分解能とも一段上ですが、100mまたは300m競技でないと真価の発揮はないでしょう
結論:SBで普通のコンディションならFS-60Cのシステムでまったく十分。
TODO:笠間の150m、長瀞の100mと300mでの実験。
鏡 筒 | エクステンダ レンズ使用 |
エンクステンダ チューブの数 |
接眼レンズ | TCA延長 の有無 |
観測 焦点距離 |
画 像 | ||

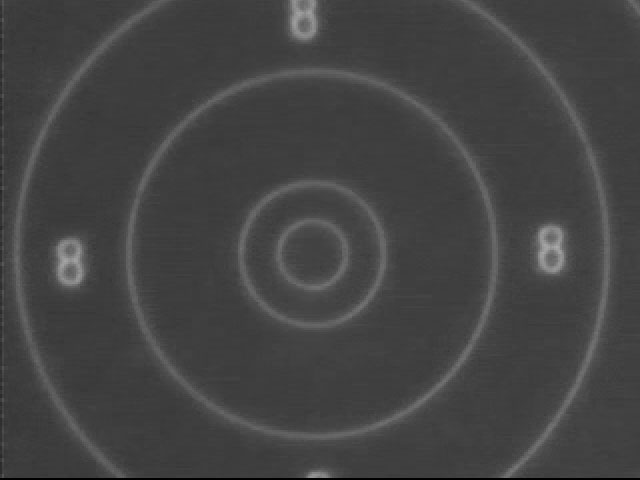

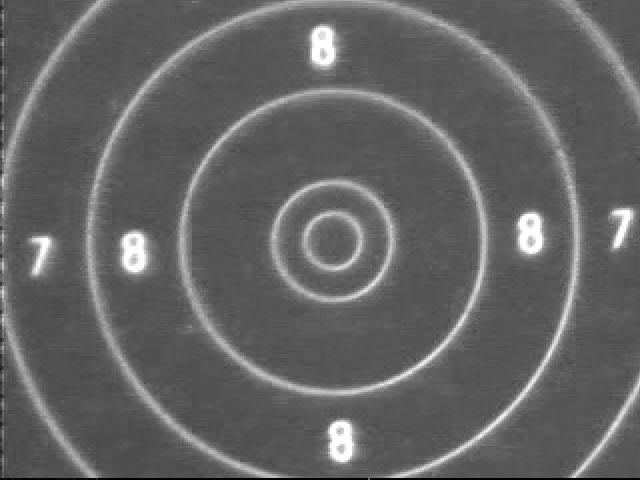

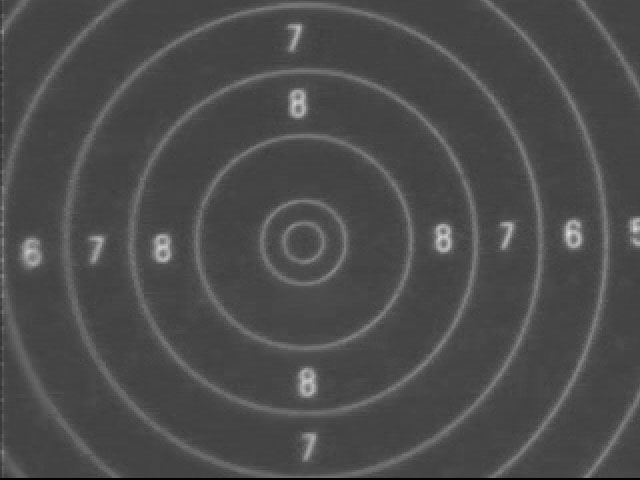

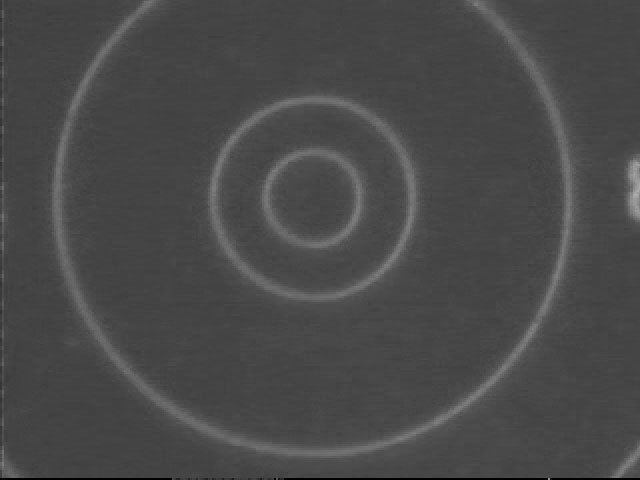

1 | FS-102 | なし | 0 | PJ20 | なし | 3500mm | ||
2 | FS-102 | なし | 0 | PJ20 | あり | 4950mm | ||
3 | FS-102 | あり | 0 | PJ20 | なし | 5990mm | ビデオ像 | |
4 | FS-102 | あり | 0 | PJ20 | あり | 8360mm |
追加考察:FS-102の102mmのレンズでは1.14"離れた2点、すなわち50m先の、約0.27mm離れた2点を見分けられる。光学解像度が撮像系の能力に見合うのは横幅8cm位を写しているとき。

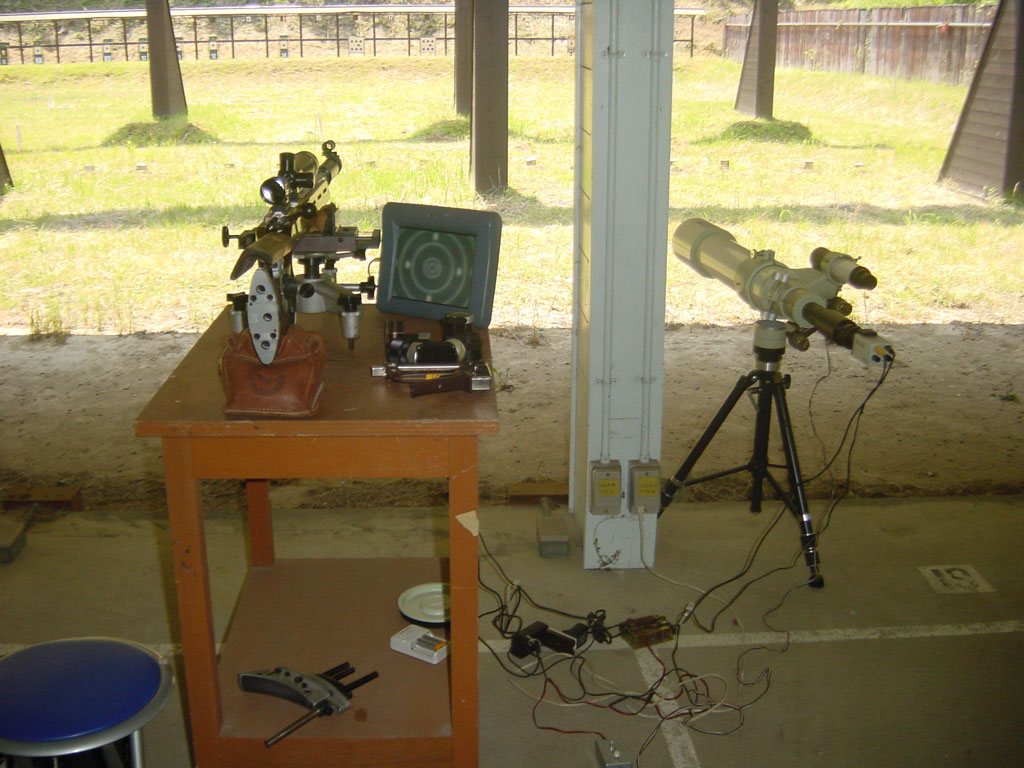

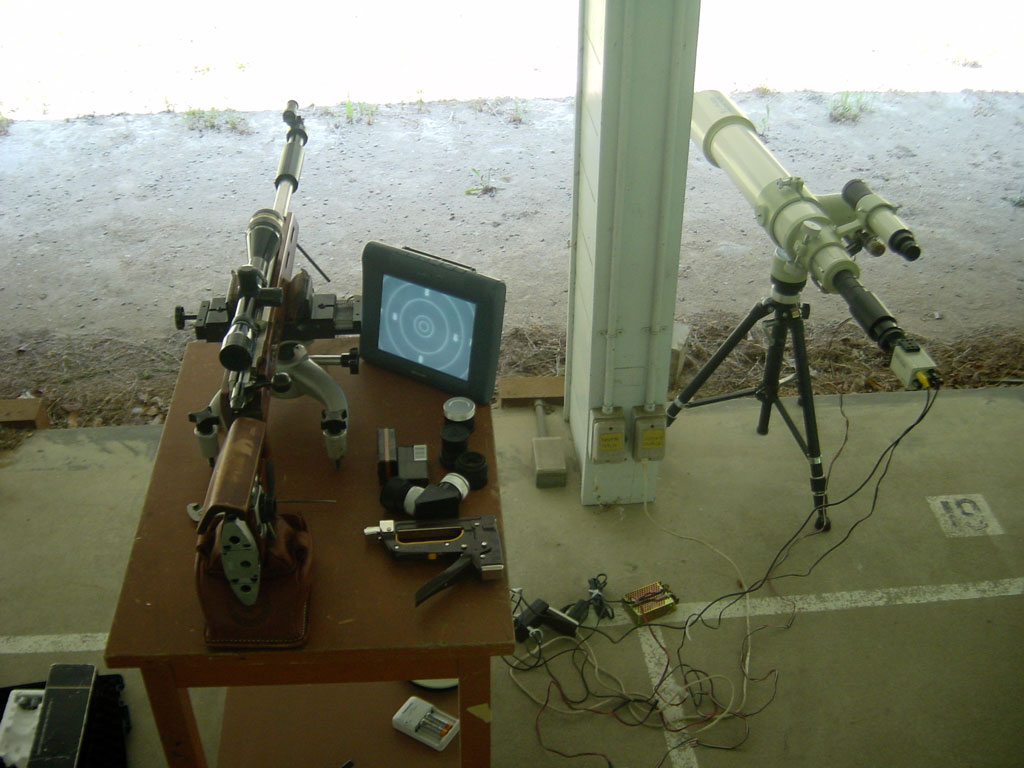

システムの全景はこんな感じ。
こんな大砲みたいなん誰も使わんよね。 この試合の自由姿勢競技では、この状態で30発打ちました。 実は、第1発目を撃ったところ、スコープでは確かに入っているのに、モニターに弾痕が写らない。 げげ、またやっちまったかと思ったら、ビデオは隣の人の標的を写してました。ちゃんちゃん。確かに右の写真でも鏡筒がばかに左を向いているわぃ。 |
|
文責・著作 「い」
